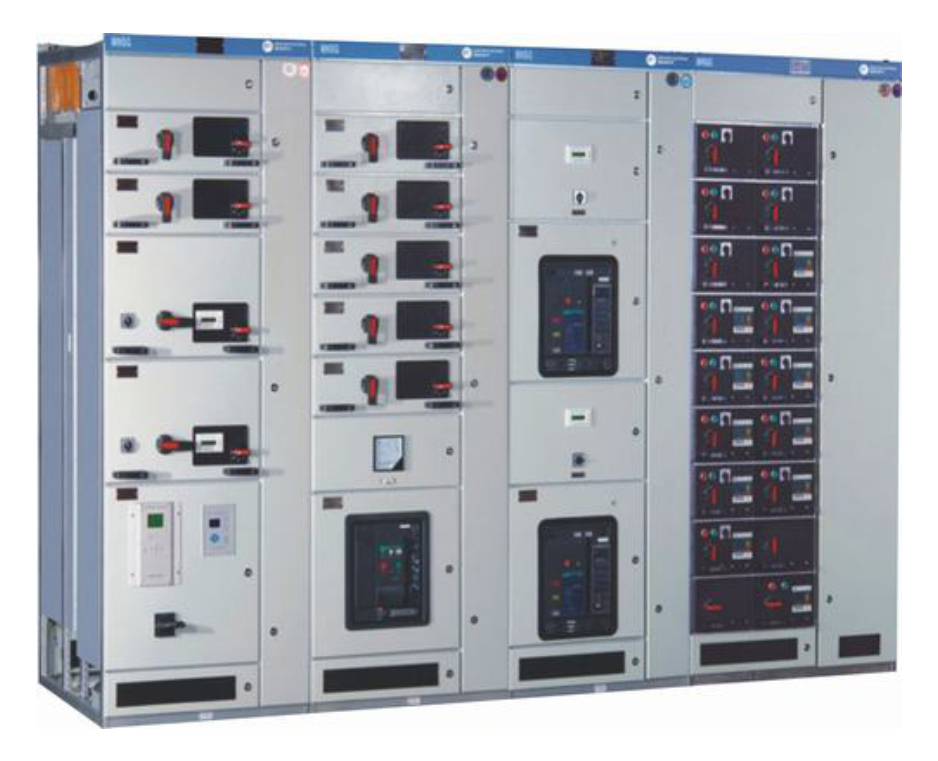

MNS系列低壓成套開關設備

MNS型低壓成套開關設備是我公司結合我國低壓成套開關設備的發展趨勢，在其電器元件的選用與柜體結構方面進行改進，研制開發的產品。產品適用于交流50-60Hz，額定工作電壓660V及以下的電力系統，適用于發電廠、變電站、石油化工、冶金軋鋼等廠礦企業和住宅小區，高層建筑等場所，作為交流50-60Hz，額定工作電壓交流660V及以下配電系統的電能轉換和分配設備控制之用。

公司簡介

服務支持

所屬分類：

高低壓成套設備

產品咨詢電話：150 1497 7205（王經理）

產品留言

相關產品

MNS系列低壓成套開關設備

產品描述

低壓成套開關設備

本低壓開關柜符合IEC6043P,VDE0660第5部分、GB7251-2005《低壓成套開關設備和控制設備》標準和 JB/T9661《低壓抽出式成套開關設備》行業標準。

1.使用環境條件

周圍環境溫度不高于+40℃，并在24小時內平均溫度不高于+35℃，最低環境溫度不低于-5℃。

大氣條件中，空氣清潔，相對濕度在最高溫度+40℃時不超過50%，在較低溫度時允許有較高的相對溫度，例如+20℃時為90%，但考慮到由于溫度變化，有可能會偶爾地產生適度的凝露。

海拔不超過2000m。

本裝置適應于以下溫度的運輸和儲存過程：-25℃至55℃的范圍之間，在短時間內可達+70℃，在這此極限溫度下裝置不應遭到任何不可恢復的損傷而且在正常的條件下應能正常工作。

如果上述使用條件不能滿足時，應由用戶和制造公司協商解決。

當本裝置使用于海石油鉆采平臺和核電站時，應另行簽訂技術協議。

2.技術參數

MNS型低壓開關柜主要技術參數

額定工作電壓		380,660
額定絕緣電壓		1000V
額定工作電流（A）	水平母線	630~5000
額定工作電流（A）	垂直母線	1250
額定短時及峰值耐受電流	水平母線	50~100/105~250
有效值（1秒）/峰值（KA	垂直母線	60/130~150
外殼防護等級		IP30，IP40
外形尺寸（高×寬×深		2200×600(800,1000)×600(800,100)

低一次回路電氣設備技術參數:

型號	額定電流（A）	過電流脫扣器額定電流（A）	額定絕緣電壓（V）	額定分析能力				短時耐受電流（1秒）
				額定接通能力
				瞬時		短延時0.42s
				660V	380V	660V	380V
SS914-600(AH-6B)	600	250,400,630	660		42/88.2			30
SS914-1000(AH-10B)	1000	250,400,630,1000	660		50/105		30/63或0/84	40
SS914-1600(AH-16B)	1600	1000,1250,600	660	30/63	65/143	22/46.2	35/80.5	50
SS914-2000(AH-20C)	2000	1250,2000	660	30/63	65/143	30/63	35/80.5	50
SS914-2000G(AH-200H)	2000	1250,2000	660	30/63	70/154	30/63	70/154	70
SS914-3200(AH-30C)	3200	2000,3200	660	50/105	65/143	42/88.2	42/88.2	65
SS914-3200G(AH-300H)	3200	2000,3200	660	50/105	85/187	42/88.2	42/88.2	85
SS914-4000(AH-40C)	4000	4000	660	50/105	120/264	42/88.2	42/88.2	100

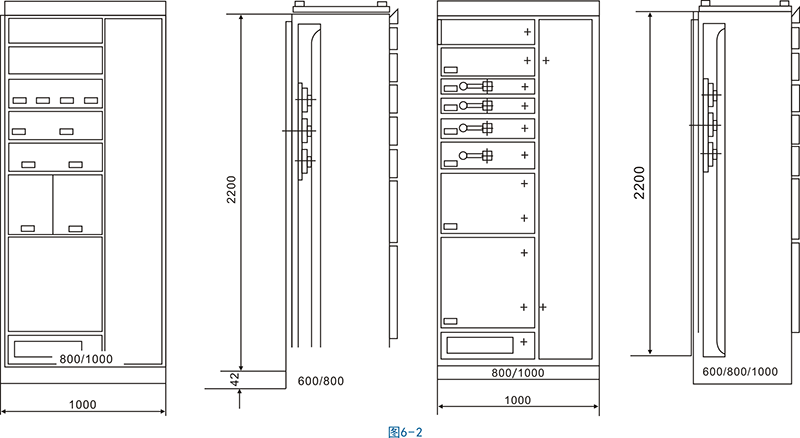

3.外形及安裝尺寸

MNS型低壓開關柜的外形尺寸

外形尺寸
H	B	B1	B2	T	T1	T2
2200	600			1000	750	250
2200	800			1000	750	250
2200	1000			1000	750	250
2200	1000	600	400	600	400	200
2200	1000	600	400	1000	750	250
2200	1000	600	400	1000	400	600
2200	1000	600	400	1000	400	200
